Care sunt diferențele dintre un motor cu perie DC cu ceașcă goală și un motor DC obișnuit?

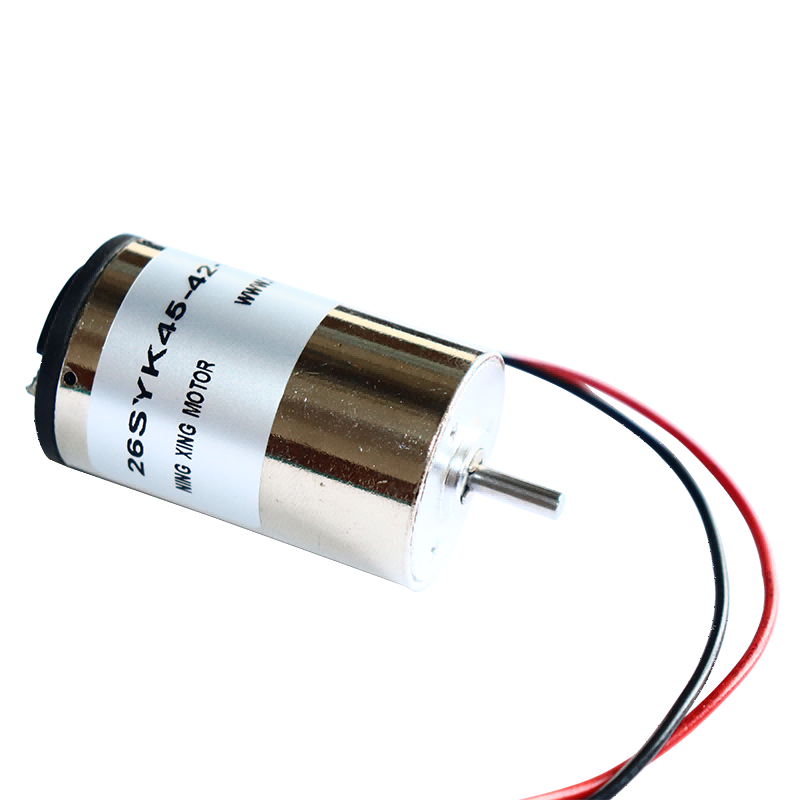

Caracteristicile structurale alemotor cu perie cu cană goală DCDeterminați diferența sa esențială față de motoarele DC obișnuite. Rotorul motorului cu perie DC Cup DC adoptă un design fără fier, iar înfășurarea în formă de ceașcă constituie direct corpul de armătură. Această structură topologică elimină histereza și pierderile de curent eddy cauzate de laminările tradiționale ale miezului de fier. Proiectarea ușoară a scheletului înfășurat reduce inerția de rotație a părților rotative, ceea ce face ca caracteristicile de răspuns dinamice să crească cu un ordin de mărime. Configurația optimizată a căii câmpului magnetic face ca distribuția densității magnetice a golului de aer să fie mai uniformă și reduce fenomenul de pulsare a cuplului.

Structura de armătură a miezului de fier al motoarelor DC obișnuite are fluctuații inerente de rezistență magnetică în timpul procesului de cuplare a câmpului magnetic, ceea ce duce la un blocaj teoretic în eficiența conversiei energetice. Circuitul magnetic închis format de înfășurarea inelului și magnetul permanent almotor cu perie cu cană goală DCreduce eficient raportul de flux de scurgere și îmbunătățește rata efectivă de utilizare a fluxului magnetic. Structura fără fier evită, de asemenea, efectul de saturație magnetică a materialelor ferromagnetice în câmpul magnetic alternativ, astfel încât intervalul de lucru liniar să poată fi extins.

În ceea ce privește proprietățile mecanice, cuplul de frecare almotor cu perie cu cană goală DCeste semnificativ mai mic decât cel al sistemului tradițional de perie, datorită mecanismului său special de reglare a presiunii de contact a comutatorului și a periei. Proiectarea non-contact a înfășurării și a jugului reduce transferul de energie de la vibrația mecanică la sistemul electromagnetic, reducând astfel densitatea energiei spectrale a zgomotului de funcționare. Configurația optimizată a căii de disipare a căldurii a motorului cu perie Cup DC Cup controlează impactul creșterii temperaturii de înfășurare a performanței într -un interval mai mic, ceea ce este deosebit de evident în condiții de încărcare continuă.

În ceea ce privește selecția materialelor,motor cu perie cu cană goală DCAdoptează o structură de înfășurare a suportului dielectric compus de înaltă rezistență, iar rezistența la temperatură ridicată și performanța de izolare sunt mai bune decât combinația de miez de sârmă emailată de motoare obișnuite. Această diferență face ca cele două motoare să prezinte curbe de atenuare diferite în ceea ce privește rezistența la suprasarcină și durata de viață a serviciului.
